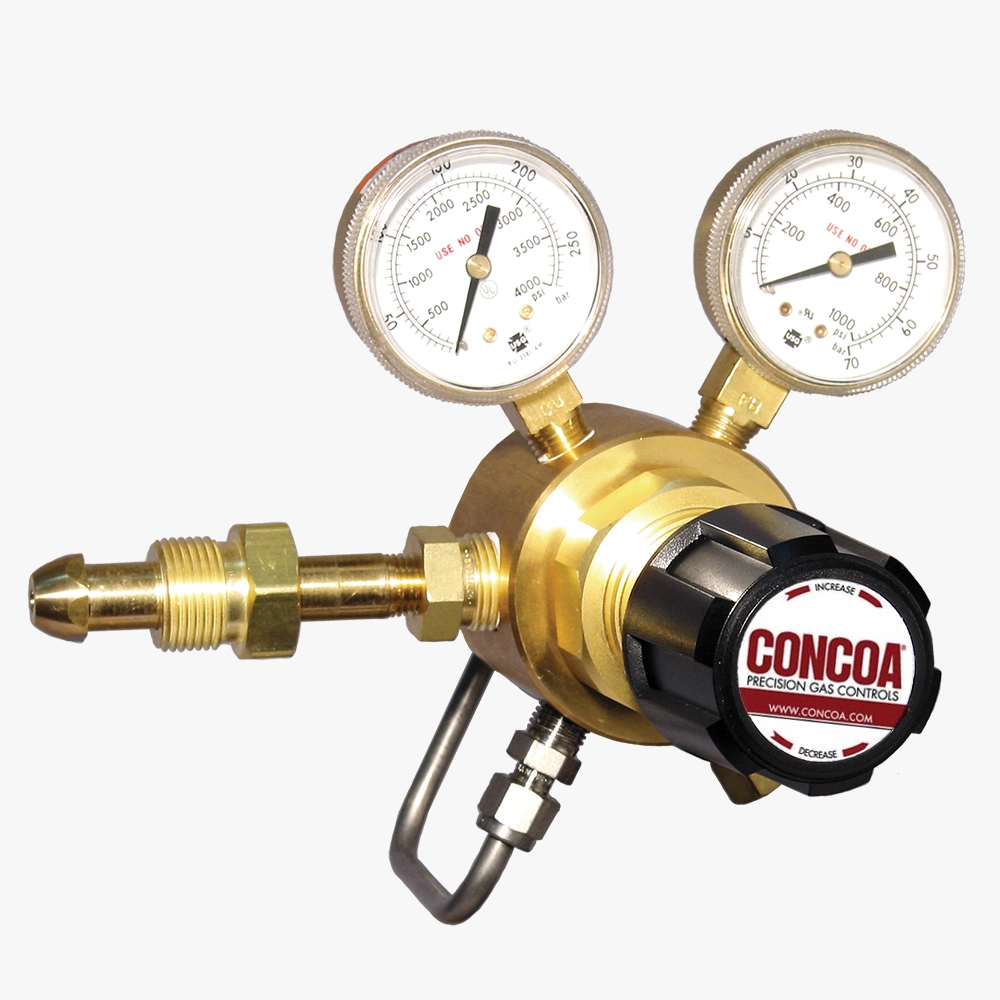

622系列圓頂加載減壓閥
規格：622系列圓頂加載調壓閥
單位：
瀏覽次數：6312
性能標簽：
622系列圓頂加載減壓閥，入口壓力600，3000，4500PSI，出口壓力0~100，0~250，0~500PSI, 工業激光過程高流量圓頂加載調壓閥
產品詳細描述
22系列圓頂加載減壓閥適用于高達5200立方英尺/小時的流量。622系列圓頂加載減壓閥的單體設計在緊湊的吹掃減壓閥組件中提供高流量和高達500 PSIG（35 BAR）的高壓。622系列是一種初級圓頂加載減壓器，可以接受600 PSIG（42 BAR）、3000 PSIG（210 BAR）或4500 PSIG（310 BAR）的入口壓力，使其成為低壓液體鋼瓶、高壓十二包或單點的正確選擇。
622系列單閥體設計是使用12包或液態氣瓶調試安裝的最佳選擇。性能優異的圓頂加載閥座可以讓622系列達到較大流量,這可以使得一個大宗氣體安裝轉換為一個管路系統調壓閥。
先進特征
- 入口壓力從600 PSIG（42巴）到4500PSIG(310巴)，液體或高壓用
- 40微米內部過濾器限制了氣體污染的可能性
- CAPSULE®閥座提高了可用性和使用壽命
- 可選的壁式/面板安裝套件提供多種系統配置
- 右側和左側進氣口提供靈活的安裝選項
主要性能
- 大入口壓力：600PSIG(42BAR)；3000PSIG(210巴)；或4500PSIG(310BAR)
- 最大流量(氮氣)：5200標準SCFH(2454LPM)
- 主體：黃銅棒材
- 閥蓋：黃銅棒材
- 過濾器：40微米燒結青銅
- 量規：直徑2英寸(50毫米)的黃銅
- 溫度范圍：-40~140°F（-40~60°C）
- 管子和接頭：316L不銹鋼
- 入口連接：1/2"FNPT
- 出口連接：1/2"FNPT
- 重量：5.4磅(3.5kg)
- 符合性：已清潔用于氧氣服務；ANSI/ASME B40.1；CRN OH5216.5R2
應用
來自低溫氣源的輔助氣體
氮氣和氧氣
(低入口型號用于MVE Laser-Cyl™*, TW™ VHP液態氣瓶*,MVE Trifecta™, CTR Laser Maid™)
*需要可選的外部環境，空氣蒸發器用于最大流量
來自高壓氣源的輔助氣體
氮氣和氧氣
(高入口型號用于“Gas Paks”,支架和管子尾部)
材料
輸送調壓閥：黃銅棒閥體和閥帽，PTFE 閥座*或PCTFE 閥座†，PTFE和Viton®(內部)
先導閥：黃銅棒閥體和閥帽，PTFE 閥座*或PCTFE 閥座†，PTFE和Viton®(內部)
接管和管接頭：316L不銹鋼
壓力表 (PSIG/BAR雙刻度)：黃銅(插座)，青銅 (波登管)，黃銅(外殼)
技術特性
最大入口壓力：600PSIG (42BAR)，3,000PSIG (210BAR)，4,500PSIG (310BAR)
溫度范圍：-40~140°F (-40~60°C)
最大流量(氮氣)：5,200 SCFH (2454 LPM)
入口連接：½” FPT
出口連接：½” FPT
重量：5.4 lbs. (3.5 kg)
訂貨信息
| 622 | A | B | C | D | 入口 | 選項 |
| 系列 | 出口壓力 | 入口壓力 | 出口連接 | 裝置方向 /最大入口壓力 | 連接 | 安裝選項 |
| 622 | 1: 0~100PSIG | 0: ¼” FPT接口 | 0:½” FPT接口 | 0:左手側入口600PSIG (42BAR) | 請指定入口連接 | W: 壁掛式 |
| 1:½”不銹鋼管接頭 | 1:½”不銹鋼卡套管接頭 | CGA | 安裝包** | |||
| 2: 0~250PSIG | 2:12mm管接頭 | 2:12mm不銹鋼卡套管接頭 | 1:左手側入口600PSIG (42BAR) | DIN 477 | B:2個氣瓶* | |
| 3:隔膜閥½” FPT | 3:隔膜閥½” FPT | BS 341 | C:3個氣瓶* | |||
| 3: 0~500PSIG | 4:隔膜閥½” 管接頭 | 4:隔膜閥½” 管接頭 | 2:左手側入口3,000PSIG (210BAR) | 及其它接頭 | D:.4個氣瓶 | |
| 5:氣瓶連接 | 5:3⁄8” FPT接口 | E:5個氣瓶* | ||||
| 6:小型匯流排,帶72”豬尾辮 | 6:3⁄8” - 37° JIC 陽喇叭口 | 3:左手側入口3,000PSIG (210BAR) | F:6個氣瓶* | |||
| 7:小型匯流排,帶主閥和72"豬尾管 | G:7個氣瓶* | |||||
| 8:小型匯流排,帶P/S和72"豬尾管 | 4:左手側入口4,500PSIG (310BAR) | H:8個氣瓶* | ||||
| 9:小型匯流排,帶主閥, P/S和72"豬尾管 | *僅適用于B=6,7,8,9 | |||||
| 5:左手側入口4,500PSIG (310BAR) | **僅適用于B=0,1,2,3, 4, 5 |
選項
| 選項 | 系列 | 描述 |
| 前面板安裝包 | 550-0002 | 先導閥面板安裝螺母和墊圈 |
| 右手側壁掛式安裝包 | 830-9772 | 壁掛式安裝支架,帶先導閥面板安裝螺母和墊圈 |
| 左手側壁掛式安裝包 | 830-9773 | 壁掛式安裝支架,帶先導閥面板安裝螺母和墊圈 |
| 低溫液態用軟管 | 供應液態氣體到蒸發器 | |
| 管子尾部軟管 | 從高壓管子尾部連接到氣體配送系統 | |
| 蒸發器 | 蒸發器同622系列輸送系統一起使用 |
本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
